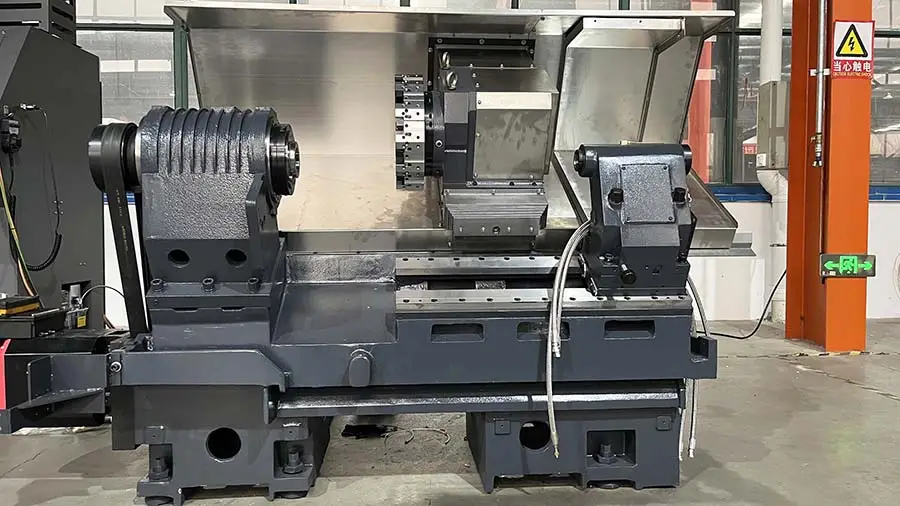

फैक्ट्री मूल्य पर जीएसके/फैनुक स्लैंट बेड सीएनसी लेथ लाइव टूल्स के साथ सीएनसी टर्निंग मशीन एल235 निर्माता

● बेड पर अधिकतम घूर्णन व्यास: 460 मिमी

● अधिकतम घुमाने की लंबाई: 550 मिमी

● अधिकतम मशीनिंग व्यास (डिस्क): 320 मिमी

● केंद्रों के बीच की दूरी: 570 मिमी

● अनुप्रस्थ स्लाइड प्लेट का अधिकतम फिसलन व्यास: 260 मिमी

● बार का व्यास: 50 मिमी

● अधिकतम स्पिंडल गति: 3500 आरपीएम

मशीन L235 की मुख्य विशेषताएं

● लैंसन श्रृंखला बेड संरचना पर बल विश्लेषण करने के लिए एफईएम (फाइनाइट एलिमेंट फोर्स एनालिसिस) का उपयोग करती है, जिससे बेड की मुख्य संरचना चौड़ी हो जाती है और इसकी कठोरता और स्थिरता बढ़ जाती है।

● लैंसन श्रृंखला उच्च कठोरता और स्थिरता वाली बेड संरचना से युक्त, 18.5 किलोवाट उच्च टॉर्क स्पिंडल वाली कॉम्पैक्ट क्षैतिज टर्निंग सेंटर की नई पीढ़ी है। उच्च परिशुद्धता वाली मशीनिंग से लेकर बड़े पैमाने पर उत्पादन तक, यह विभिन्न ग्राहकों की उत्पादन आवश्यकताओं को पूरा कर सकती है।

● 30 डिग्री के समग्र झुकाव वाली बेड संरचना को अपनाते हुए, उच्च परिशुद्धता वाले प्रीलोडेड ताइवान लीनियर रोलर गाइड रेल से सुसज्जित होने के कारण, इसमें उच्च स्थितिगत सटीकता, सुचारू चिप निष्कासन होता है, जो उच्च गति और सटीक प्रसंस्करण के लिए उपयुक्त है।

● इसे उच्च परिशुद्धता वाले स्पिंडल यूनिट और स्पिंडल बॉक्स के साथ असेंबल किया गया है।

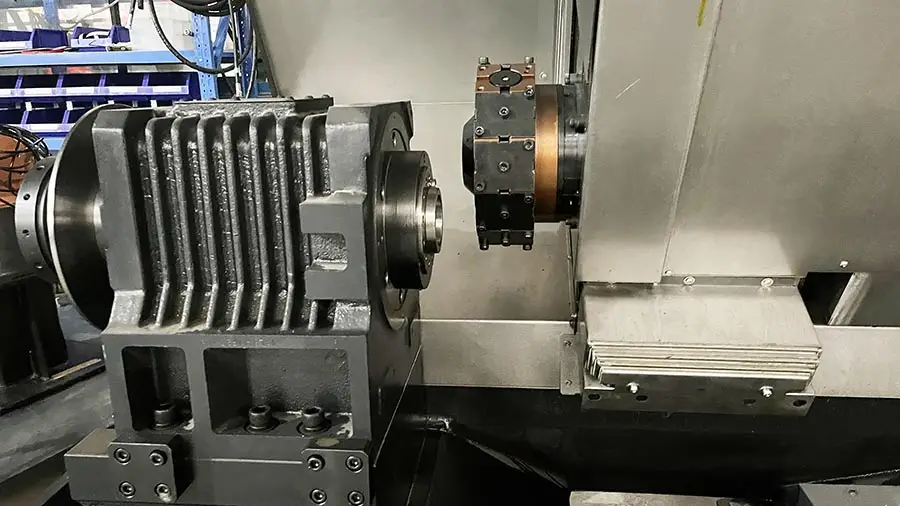

उच्च कठोरता और उच्च दक्षता वाला स्पिंडल

स्पिंडल बॉक्स और स्पिंडल का निर्माण तापमान नियंत्रित परिस्थितियों में किया जाता है, और इन्हें स्वच्छ कक्ष में असेंबल और परीक्षण किया जाता है। हेवी-ड्यूटी प्लग-इन स्पिंडल का अगला सिरा एंगुलर कॉन्टैक्ट बॉल बेयरिंग द्वारा समर्थित है, और पिछला सिरा डबल रो रोलर बेयरिंग द्वारा समर्थित है, जो शोर को कम करते हुए कठोरता और प्रसंस्करण दक्षता में सुधार करता है।

उच्च प्रदर्शन वाला स्पिंडल, तेज़ गति

उच्च प्रदर्शन वाले स्पिंडल और P4 स्तर की सटीकता वाले स्पिंडल बियरिंग से सुसज्जित, यह मशीन स्थायी ग्रीस से लुब्रिकेटेड है। स्पिंडल मोटर की शक्ति और टॉर्क में उल्लेखनीय वृद्धि हुई है, जिससे मशीनिंग की सटीकता और दक्षता में प्रभावी रूप से सुधार हुआ है। सुचारू गति सुनिश्चित करने और नॉन-कटिंग समय को काफी कम करने के लिए उच्च परिशुद्धता वाली गाइड रेल का उपयोग किया गया है।

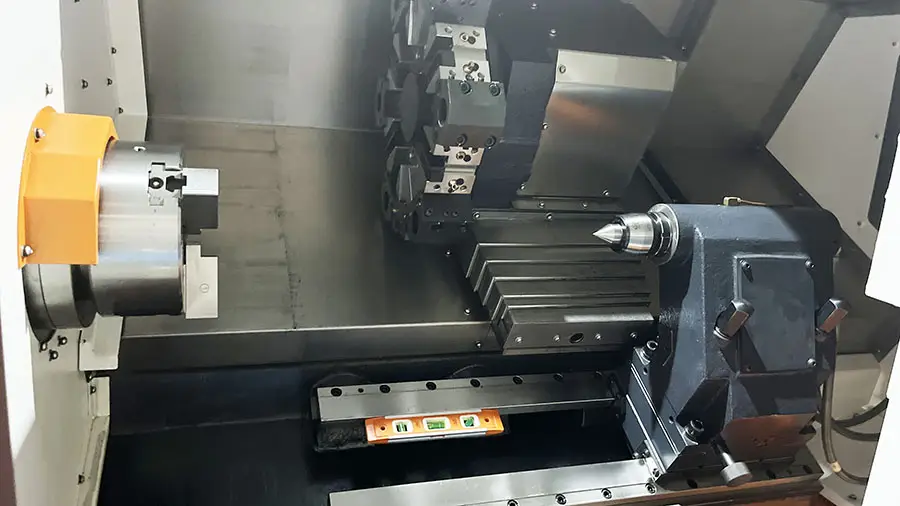

बुर्ज

बारह ब्लेड वाली इस हेवी-ड्यूटी टरेट में कुशल सर्वो मोटर ड्राइव लगी है, और हे फू द्वारा डिज़ाइन किए गए नए टरेट ड्राइव सिस्टम और संरचना को बेहतर बनाया गया है। 180 मिमी व्यास वाले उच्च परिशुद्धता वाले घुमावदार दांत वाले क्लच से लैस होने के कारण, यह उच्च कठोरता, मजबूत कटिंग बल, बेहतरीन सतह चिकनाई और लंबे टूल लाइफ को सुनिश्चित करता है।
