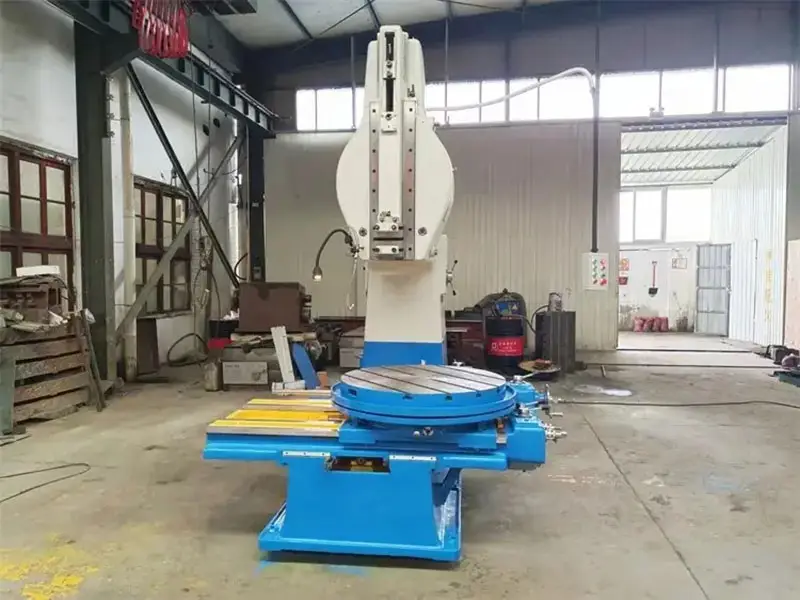

वर्टिकल शेपिंग मशीन B5050/500mm स्वचालित मैकेनिकल टाइप कीवे स्लॉटिंग मशीन निर्माता

● रैम का अधिकतम स्ट्रोक: 220 मिमी

● रैम की अधिकतम स्लॉटिंग लंबाई: 200 मिमी

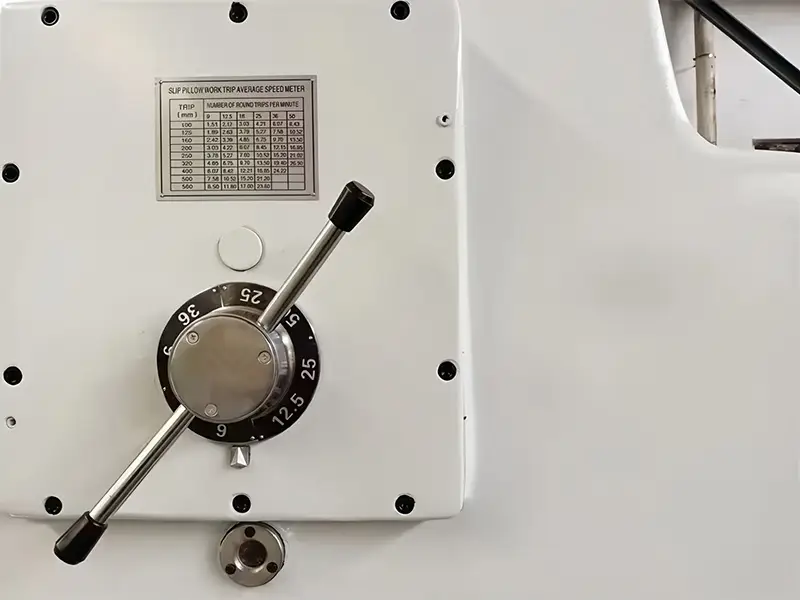

● रैम गति आवृत्ति: 32, 50, 80, 125 बार/मिनट

● रैम झुकाव कोण: 0-8 डिग्री

● रैम की ऊर्ध्वाधर समायोजन दूरी: 230 मिमी

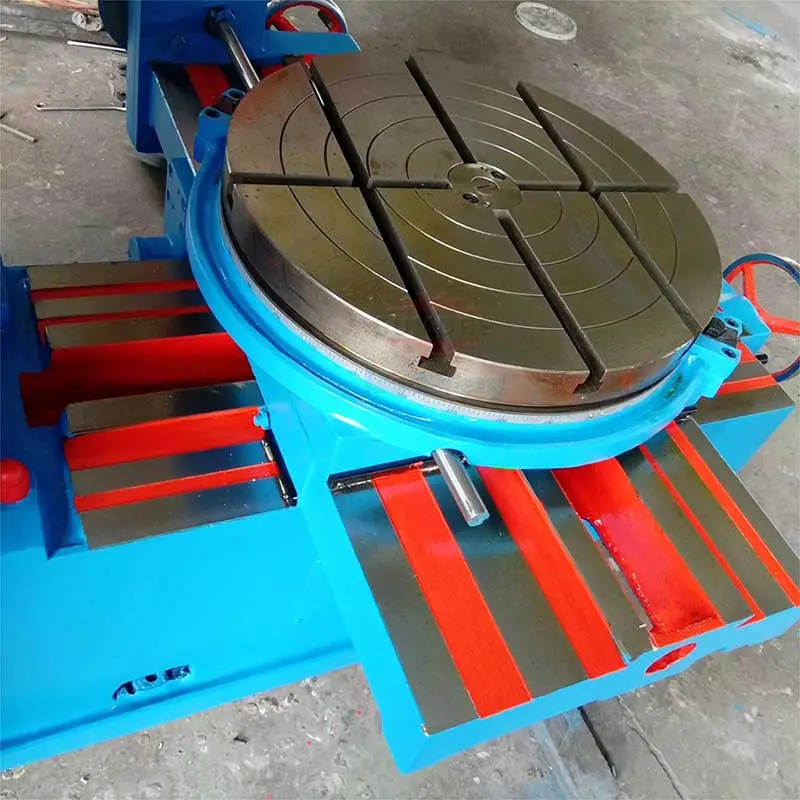

● टेबल का व्यास: 500 मिमी

● मोटर की शक्ति: 3 किलोवाट

● मोटर की गति: 1430r/min

मुख्य विशेषताएं

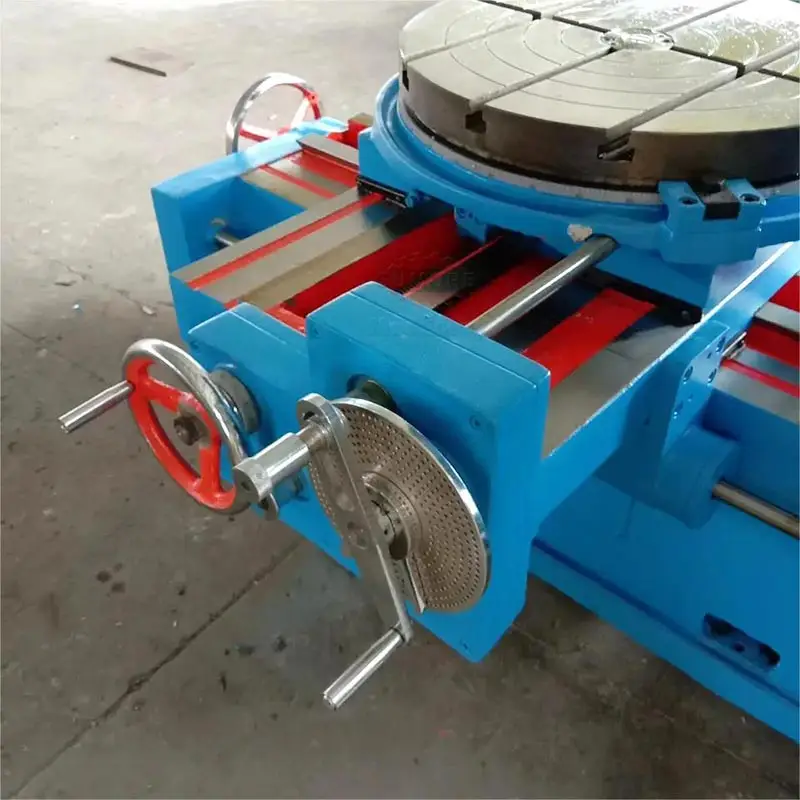

● मशीन टूल की वर्किंग टेबल में फीड की तीन अलग-अलग दिशाएँ (अनुदैर्ध्य, क्षैतिज और घूर्णी) दी गई हैं, इसलिए वर्क ऑब्जेक्ट एक बार क्लैम्पिंग से गुजरता है, जिससे मशीन टूल में कई सतहों की मशीनिंग होती है।

● स्लाइडिंग पिलो रेसिप्रोकेटिंग मोशन और वर्किंग टेबल के लिए हाइड्रोलिक फीड डिवाइस के साथ हाइड्रोलिक ट्रांसमिशन मैकेनिज्म।

● स्लाइडिंग पिलो की गति हर स्ट्रोक में समान होती है, और रैम और वर्किंग टेबल की गति को लगातार समायोजित किया जा सकता है।

● हाइड्रोलिक कंट्रोल टेबल में ऑयल रिवर्सिंग मैकेनिज्म के लिए रैम कम्यूटेशन ऑयल होता है, हाइड्रोलिक और मैनुअल फीड आउटर के अलावा, इसमें सिंगल मोटर ड्राइव वर्टिकल, हॉरिजॉन्टल और रोटरी फास्ट मूविंग भी होती है।

● हाइड्रोलिक फीड का उपयोग करने वाली स्लॉटिंग मशीन, काम खत्म होने पर तुरंत फीड वापस कर देती है, इसलिए ड्रम व्हील फीड का उपयोग करने वाली मैकेनिकल स्लॉटिंग मशीन से बेहतर है।

● इस मशीन का उपयोग इंटरपोलेशन प्लेन, फॉर्मिंग सरफेस और कीवे आदि के लिए किया जा सकता है। साथ ही, यह 10° मोल्ड और इसके दायरे में आने वाले अन्य झुकावों को भी सम्मिलित कर सकती है।

● यह उद्यम एकल या छोटे बैच उत्पादन के लिए उपयुक्त है।
