त्वरित विस्तार

● वर्कटेबल का आकार: 1000x1000 मिमी

● एक्स अक्ष की यात्रा: 2200 मिमी

● वाई अक्ष की यात्रा: 1400 मिमी

● Z अक्ष की यात्रा: 1200 मिमी

● वर्क टेबल की अधिकतम भार क्षमता: 6000 किलोग्राम

● अधिकतम स्पिंडल गति: 6000 आरपीएम

● स्पिंडल टेपर: BT50

विवरण

क्षैतिज मशीनिंग केंद्रों (एचएमसी) का उपयोग रफिंग से लेकर फिनिशिंग तक व्यापक रूप से होता है, जो मशीनिंग और मोल्ड निर्माण सहित विभिन्न प्रकार की मशीनिंग आवश्यकताओं को पूरा करता है। इनकी उच्च परिशुद्धता और दक्षता के कारण इनका उपयोग एयरोस्पेस, मोल्ड, ऑटोमोटिव, आंतरिक दहन इंजन, कपड़ा मशीनरी, रासायनिक प्रसंस्करण, पेट्रोलियम और इलेक्ट्रॉनिक्स जैसे उद्योगों में व्यापक रूप से किया जाता है।

विशेषताएं

1. लचीली प्रसंस्करण क्षमता।

2. उच्च मशीनिंग सटीकता।

3. उच्च प्रसंस्करण उत्पादकता।

4. ऑपरेटरों के श्रम को कम करें।

5. जटिल मशीनीकृत पुर्जे।

6. स्थिर प्रसंस्करण गुणवत्ता।

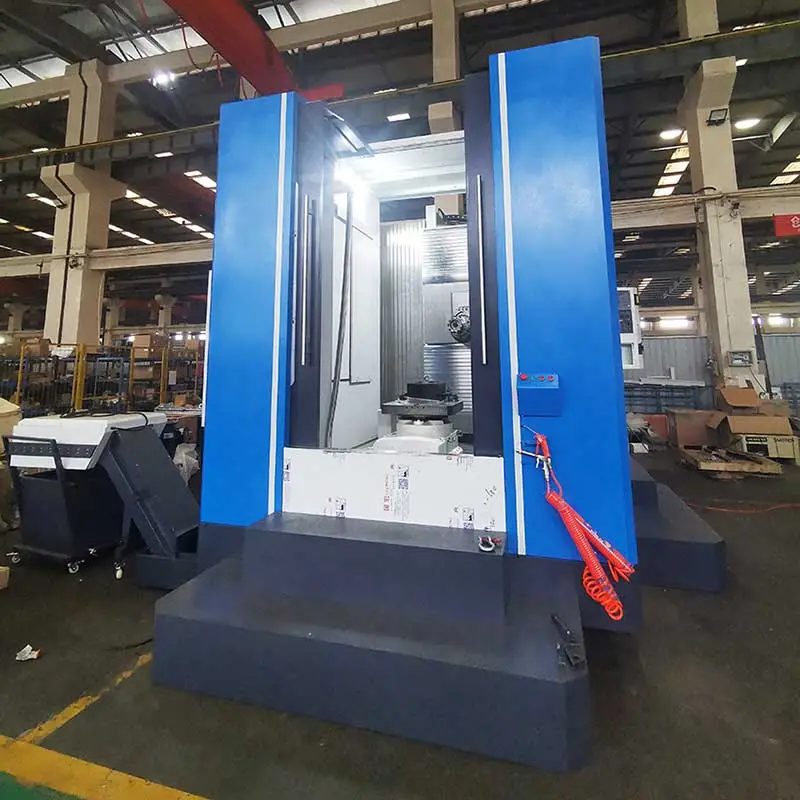

एचएमसी1000 1

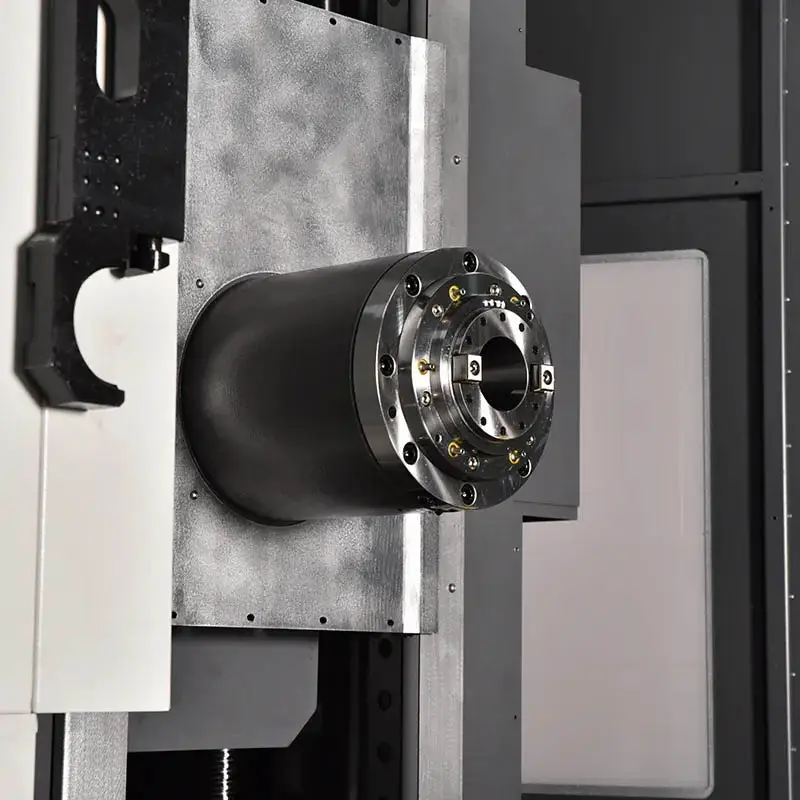

एचएमसी1000 3

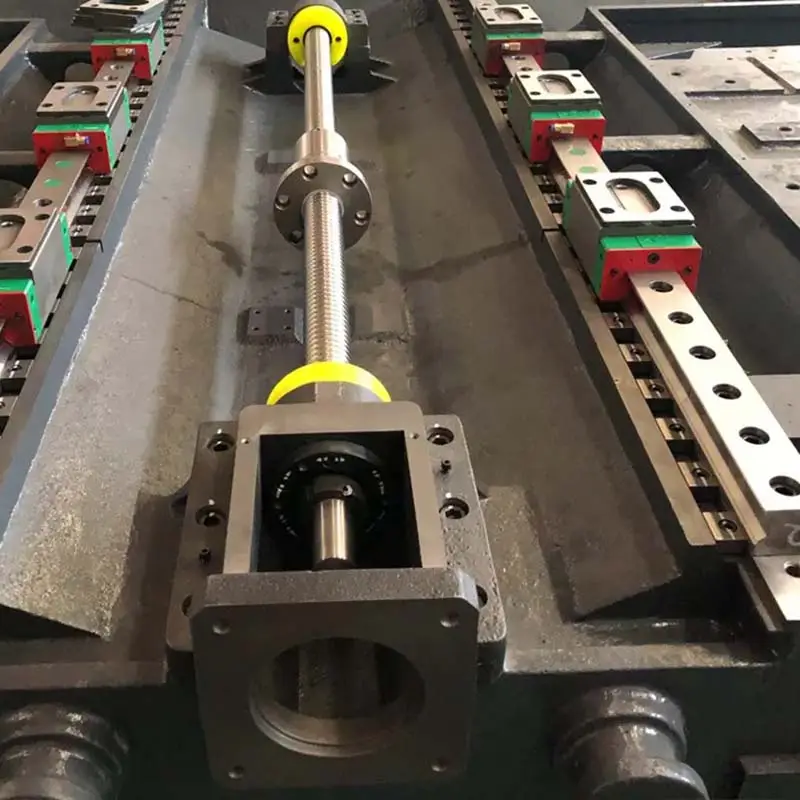

एचएमसी1000 2

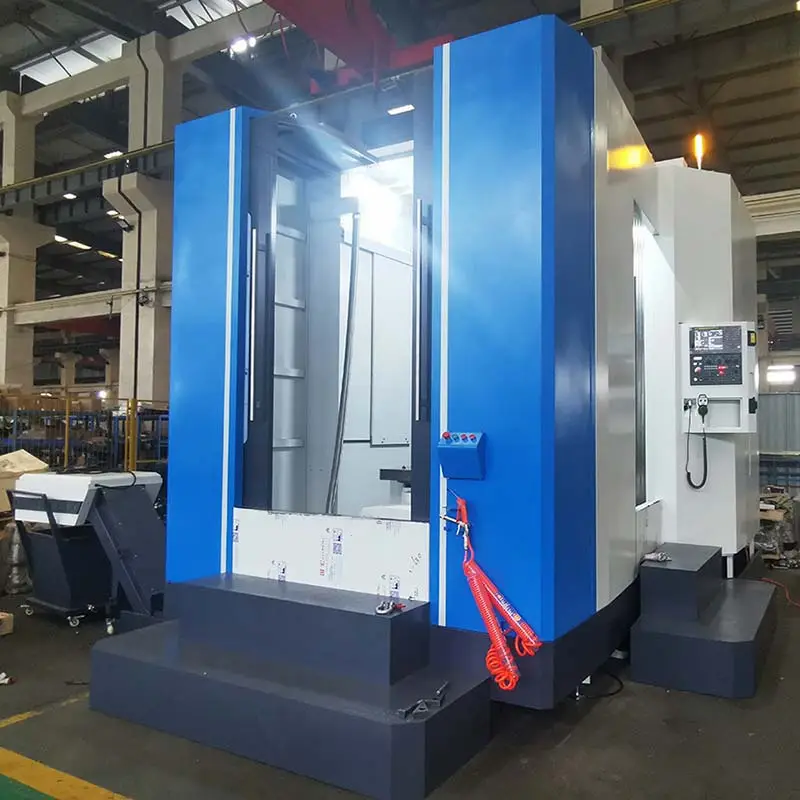

एचएमसी1000 4

अनुप्रयोगों

शंघाई सुमोर इंडस्ट्रियल कंपनी लिमिटेड द्वारा निर्मित हॉरिजॉन्टल मशीनिंग सेंटर मशीन का यह मॉडल उच्च परिशुद्धता वाले पुर्जों के निर्माण में व्यापक रूप से उपयोग किया जाता है, विशेष रूप से आईटी पुर्जों, ऑटो पुर्जों, ऑप्टिकल उपकरणों, चिकित्सा उपकरणों, वायवीय घटकों, विमानन और अंतरिक्ष पुर्जों, मोल्डों और अन्य के निर्माण में। यह मशीन मुख्य रूप से मिलिंग के लिए है और ड्रिलिंग, टैपिंग, रीमिंग, बोरिंग और निरंतर मिलिंग के लिए उपयुक्त है।

मोटर वाहन उद्योग

एचएमसी का उपयोग ऑटोमोटिव उद्योग में इंजन ब्लॉक, ट्रांसमिशन केस और चेसिस पार्ट्स जैसे विभिन्न घटकों के निर्माण के लिए बड़े पैमाने पर किया जाता है। मल्टी-एक्सिस मशीनिंग करने और बड़ी मात्रा में कुशलतापूर्वक काम करने की क्षमता एचएमसी को ऑटोमोटिव उत्पादन लाइनों के लिए उपयुक्त बनाती है।

रेलमार्ग और भारी उपकरण निर्माण

एचएमसी का उपयोग रेलवे उपकरण और भारी मशीनरी के निर्माण में प्रयुक्त घटकों की मशीनिंग में किया जाता है। क्षैतिज स्पिंडल अभिविन्यास धुरी, गियर और अन्य महत्वपूर्ण घटकों जैसे पुर्जों की कुशल मशीनिंग की अनुमति देता है।

जॉब शॉप और प्रोटोटाइपिंग

हालांकि एचएमसी (हाई-लेवल मशीन) मशीनों को अक्सर बड़े पैमाने पर उत्पादन से जोड़ा जाता है, लेकिन इनका उपयोग जॉब शॉप और प्रोटोटाइपिंग वातावरण में भी किया जाता है। इन मशीनों की लचीलता त्वरित सेटअप और विभिन्न प्रकार के पुर्जों की मशीनिंग की अनुमति देती है।

विशेष विवरण

आदर्श	एचएमसी500	एचएमसी630	एचएमसी800	एचएमसी1000
एक्स-एक्सिस यात्रा	800mm	1100mm	1600mm	2200mm
Y- अक्ष यात्रा	800mm	800mm	1000mm	1400mm
Z-अक्ष यात्रा	800mm	1100mm	1100mm	1200mm
तालिका आकार	500 * 500mm	630 * 630mm	800 * 800mm	1000 * 1000mm
कार्य तालिका अनुक्रमणिका	1°*360	1°*360	1°*360	1°*360
टी स्लॉट आकार	5-18-100mm	5-18-100mm	6-22-125mm	125 × 22 × 6mm
कार्य मेज की अधिकतम भार क्षमता	800kg	1500kg	2500kg	6000kg
स्पिंडल सेंटर से टेबल तक	50 - 850mm	50 - 850mm	0 - 1000mm	350 - 1550mm
स्पिंडल नोज से टेबल की सतह तक	125-925	125-1225	180-1180	100 - 1300mm
धुरी शंकु	बीटी-40	बीटी-50	बीटी-50	बीटी-50
स्पिंडल रेंज	8000 rpm	6000 rpm	6000 rpm	6000 rpm
धुरी शक्ति	11 / 15 kw	15 / 18.5 kw	15 / 18.5 kw	15 / 18.5 kw
काटने गति	1-8000mm / मिनट	1-8000mm / मिनट	1-8000mm / मिनट	1-8000 मिमी/मिनट
X/Y/Z तीव्र गति	24/24/24 मीटर / मिनट	24/24/24 मीटर / मिनट	24/24/24 मीटर / मिनट	24/24/24मी/मिनट
X/Y/Z स्थिति की सटीकता	0.008	0.008	0.008	0.015
Repeatability	0.005	0.005	0.005	0.008
बी अक्ष की स्थिति सटीकता	+10"	+10"	+10"	+10"
एटीसी	24 पीस (वैकल्पिक रूप से 30 पीस/40 पीस/60 पीस)	24 पीस (वैकल्पिक रूप से 30 पीस/40 पीस/60 पीस)	24 पीस (वैकल्पिक रूप से 30 पीस/40 पीस/60 पीस)	24 पीस (वैकल्पिक रूप से 30 पीस/40 पीस/60 पीस)
उपकरण परिवर्तन समय	2.7S	5S	5S	5S
अधिकतम उपकरण वजन	8kg	18kg	18kg	18kg
उपकरण का अधिकतम व्यास	75/125 मिमी	112/200 मिमी	125/230	φ80/φ150मिमी
उपकरण की अधिकतम लंबाई	300mm	300mm	300mm	400mm
मशीनिंग वजन	9500kg	12000kg	15000kg	20000Kg
मशीन का आयाम	3800 * 3200 * 3280mm	4860 * 3600 * 3460mm	6200 * 4800 * 3800mm	6800 × 5200 × 3800mm
